本文主要介紹DELL H700陣列卡組建RAID 5陣列的配置方法。

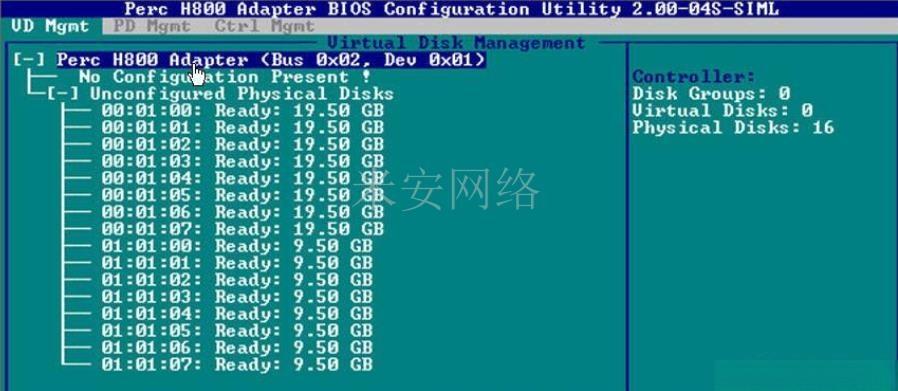

1.服務器啟動過程中根據提示按Ctrl-R組合鍵進入陣列卡管理頁面：

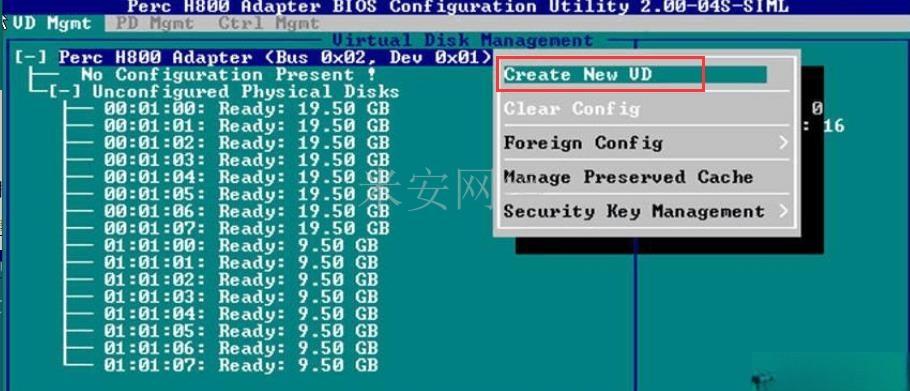

2. 按F2展開虛擬磁盤創建菜單，使用方向鍵選擇“Create New VD”后按回車創建新的虛擬磁盤：

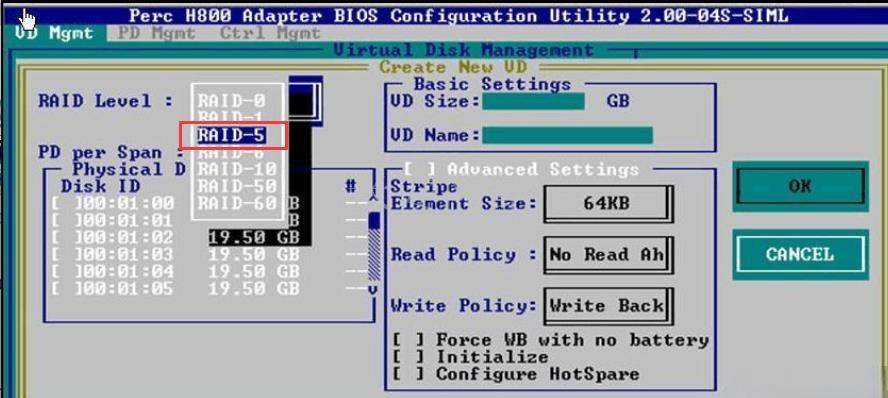

3. 在磁盤配置界面，“RAID Level”選擇“RAID-5”，接著按Tab鍵移至“Physical Disks”，按空格鍵選中所有的磁盤，然后繼續按Tab鍵將光標移至“OK”處，回車:

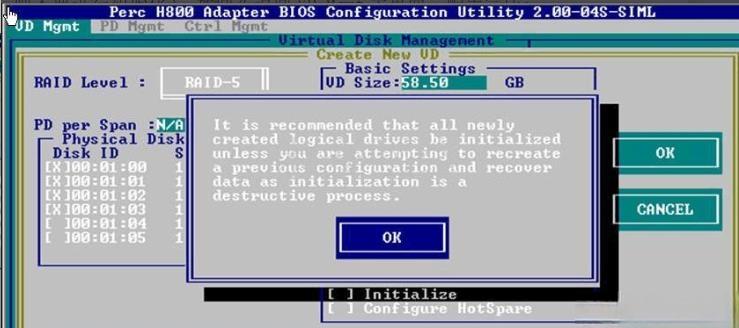

4. 此時會出現如下提示，建議進行初始化操作（備注：如果配置陣列是為了恢復之前的數據，則不要進行初始化），按回車返回VD Mgmt主界面，配置完成:

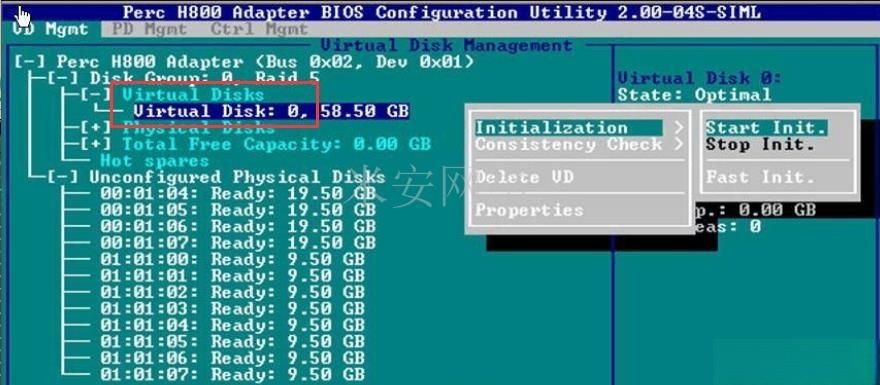

5.在VD Mgmt主界面，將光標移至下圖“Virtual Disk 0”處，按F2，可以對之前配置成功的虛擬磁盤進行初始化（Initialization）、一致性校驗（Consistency Check）、刪除、查看屬性等操作:
